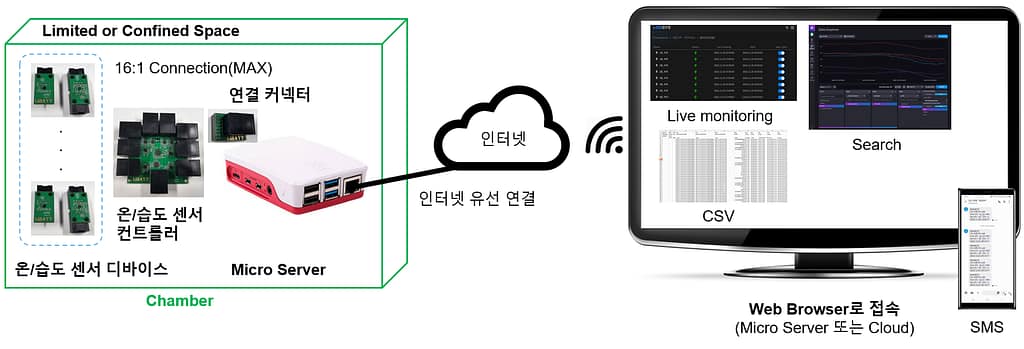

시스템 구성도
주요기능
- 온/습도 모니터링
- 온/습도 데이터 기간별 검색
- 온/습도 데이터 파일 다운로드(CSV)
- 설정 온/습도의 문자 알람

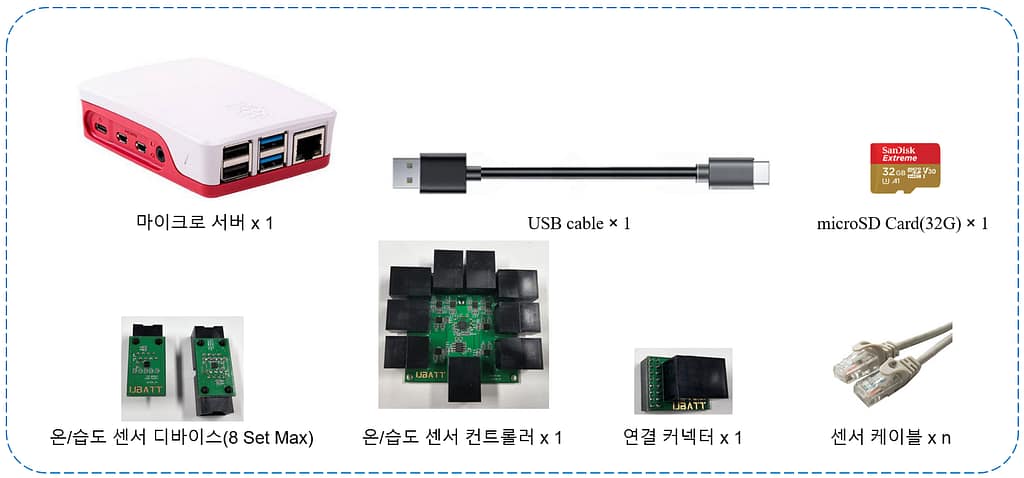

제품 구성(온/습도 모니터링 시스템)
온/습도 센서 디바이스(스펙)
- 센서 종류 : 온도 + 습도
- 센서 데이터 전송 간격 : 1초(변경 가능)
- 데이터 암호화 : AES-128
- 센서 오차범위 : 온도(±0.2 °C), 습도(±2 %RH)
- 측정 범위 : 온도(-40 to +125°C), 습도(0 to 100 %RH)
- 크기(외형) : 36 x 36 x 15 mm
- 전원 : 마이크로 서버에서 공급

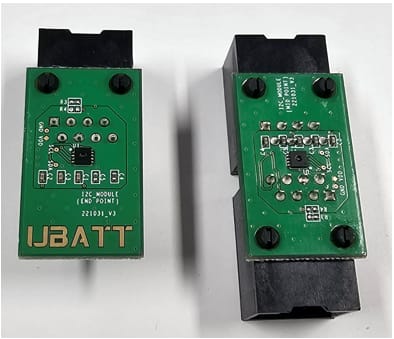

온/습도 센서 디바이스
- 온도와 습도를 지속적으로 센싱
- 종단 센서와 중간 센서 두 가지로 나뉨
- 2개를 1세트로 사용
- Cat-5e 케이블로 연결
- 케이블 최대 사용 길이 : 10m

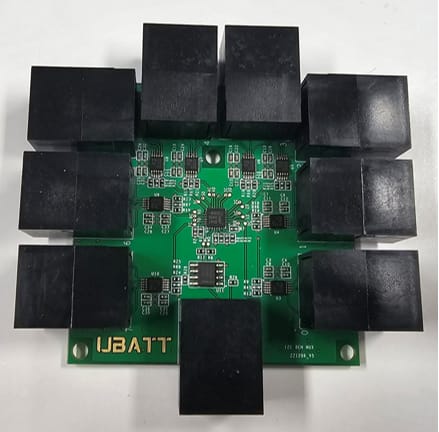

온/습도 센서 컨트롤러
- 온/습도 센서 디바이스들을 제어
- 최대 8세트의 센서 디바이스 연결 가능
- Cat-5e 케이블 사용
- 케이블 최대 사용 길이 : 10m

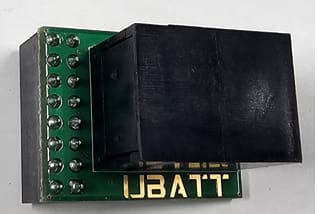

연결 커넥터
- 마이크로 서버와 온/습도 센서 컨트롤러를 연결해주는 커넥터

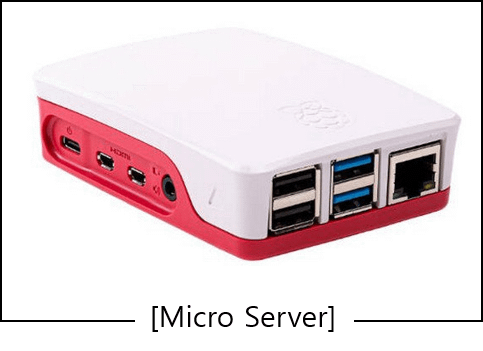

마이크로 서버
- 마이크로 서버
- 전원 : 15W USB 어댑터
- 네트워크 : Wi-Fi 또는 Ethernet
- 기능
- 센서 데이터 저장
- 센서 데이터 모니터링
- SMS 알람(Over/ Under Temperature, Over/Under Humidity)
- 구성
- 웹 서버
- 데이터베이스
- 데이터 암호화(AES-128, https)
클라우드(옵션)
- 데이터 저장
- 센서 데이터 모니터링
동작 예시
- 실시간 모니터링(마이크로서버)

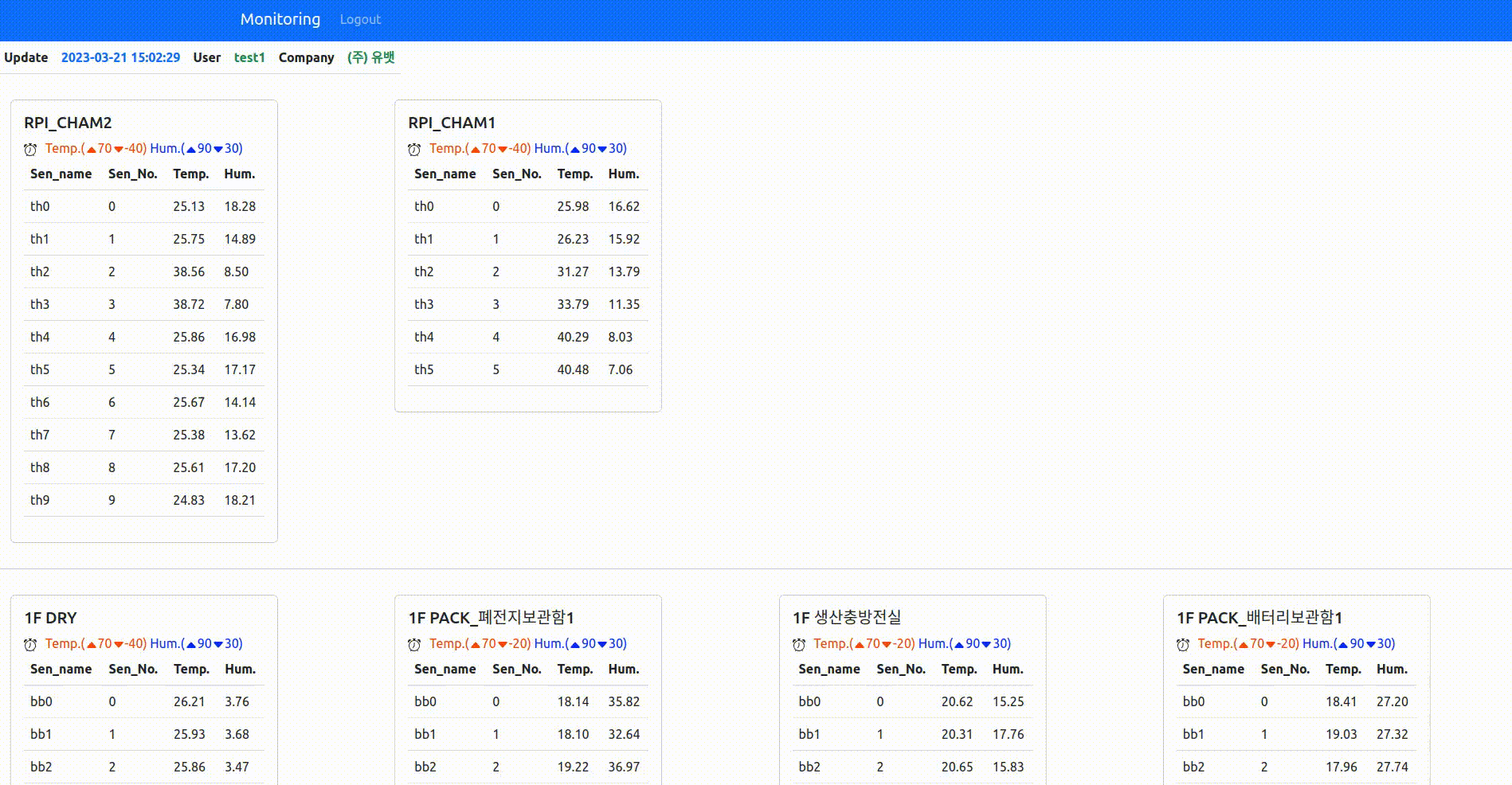

- 실시간 모니터링(클라우드)

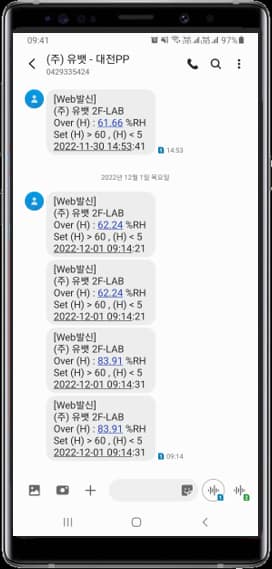

- SMS 알람

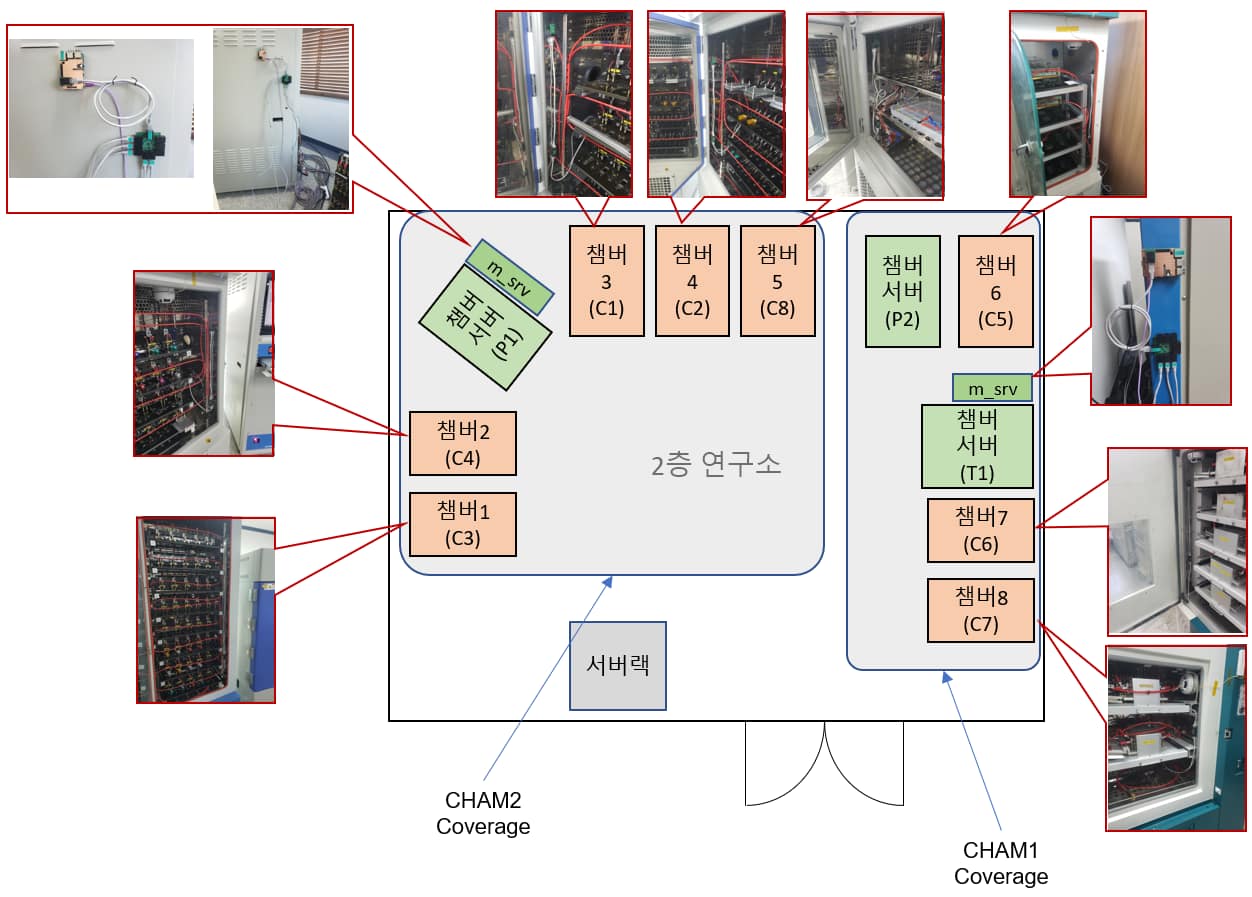

- 적용 사례 1 – 유뱃 대전 PP(Chamber + 자동소화시스템)
